单排四点式内齿式

产品详情

内齿式

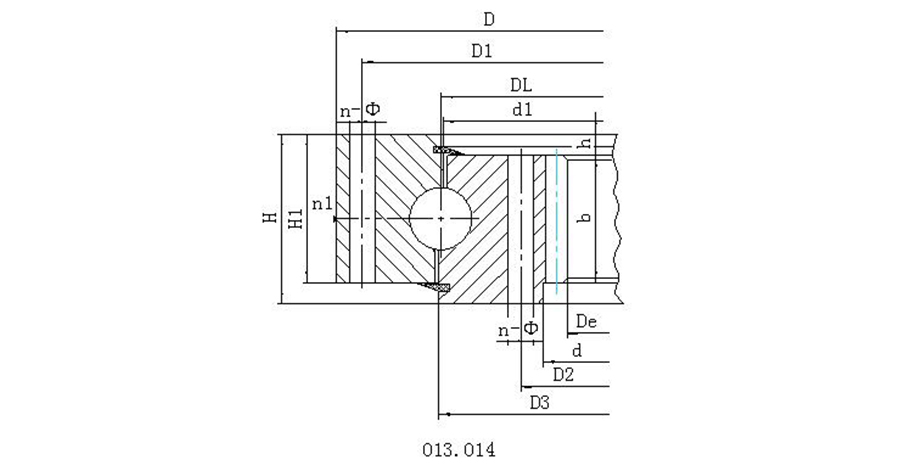

单排四点接触球式回转支承（01系列）——内齿式

结构特点、性能、适用范围
单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

序号	内齿式 DL mm	外型尺寸			安装尺寸						结构尺寸					齿轮参数					齿轮圆周力		参考重量（kg）
		D mm	d mm	H mm	D 1 mm	D2 mm	n	mm	dm mm	L mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	M mm	De mm	z	正火 Z 104N	调质 T 104N
1	013.25.315	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	190	40	2.9	4.4	49
2	013.25.355	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	235	49	2.9	4.4	54
3	013.25.400	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	276	48	3.5	5.3	62
4	013.25.450	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	324	56	3.5	5.3	71
5	013.30.500	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	60	0.5	5	367	74	3.7	5.2	85
	014.30.500																	6	368.4	62	4.5	6.2
5’	013.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	60	0.5	5	367	74	3.7	5.2	85
	014.25.500																	6	368.4	62	4.5	6.2
6	013.30.560	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	60	0.5	5	427	86	3.7	5.2	95
	014.30.560																	6	428.4	72	4.5	6.2
6’	013.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	60	0.5	5	427	86	3.7	5.2	95
	014.25.560																	6	428.4	72	4.5	6.2
7	013.30.630	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	60	0.5	6	494.4	83	4.5	6.2	110
	014.30.630																	8	491.2	62	6	8.3
7’	013.25.630	732	528	80	696	564	24	18	M16	32	4	631	629	70	10	60	0.5	6	494.4	83	4.5	6.2	110
	014.25.630																	8	491.2	62	6	8.2
8	013.30.710	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	60	0.5	6	572.4	96	4.5	6.2	120
	014.30.710																	8	571.2	72	6	8.3
8’	013.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	60	0.5	6	572.4	96	4.5	6.2	120
	014.25.710																	8	571.2	72	6	8.9
9	013.40.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	8	11.1	220
	014.40.800																	10	634	64	10	14
9’	013.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	8	11.1	220
	014.30.800																	10	634	64	10	14.1
10	013.40.900	1022	778	100	978	822	30	22	M20	40	10	901	898	90	10	80	0.5	8	739.2	93	8	11.1	240
	014.40.900																	10	734	74	10	14
10’	013.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	739.2	93	8	11.1	240
	014.30.900																	10	734	74	10	14
11	013.40.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	10	14	270
	014.40.1000																	12	820.8	69	12	16.7
11’	013.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	10	14	270
	014.30.1000																	12	820.8	69	12	16.7
12	013.40.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	10	14	300
	014.40.1120																	12	940.8	79	12	16.7
12’	013.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	10	14	300
	014.30.1120																	12	940.8	79	12	16.7
13	013.45.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	90	0.5	12	1048.8	88	13.5	18.8	420
	014.45.1250																	14	1041.6	75	15.8	21.9
13’	013.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	90	0.5	12	1048.8	88	13.5	18.8	420
	014.35.1250																	14	1041.6	75	15.8	21.9
14	013.45.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	90	0.5	12	1192.8	100	13.5	18.8	480
	014.45.1400																	14	1195.6	86	15.5	21.9
14’	013.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	90	0.5	12	1192.8	100	13.5	18.8	480
	014.35.1400																	14	1195.6	86	15.8	21.9
15	013.45.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	90	0.5	14	1391.6	100	15.8	21.9	550
	014.45.1600																	16	1382.4	87	18.1	25
15’	013.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	90	0.5	14	1391.6	100	15.8	21.9	550
	014.35.1600																	16	1382.4	87	18.1	25
16	013.45.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	90	0.5	14	1573.6	113	15.8	21.9	610
	014.45.1800																	16	1574.4	99	18.1	25
16’	013.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	90	0.5	14	1573.6	113	15.8	21.9	610
	014.35.1800																	16	1574.4	99	18.1	25
17	013.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	120	0.5	16	1734.4	109	24.1	33.3	1100
	014.60.2000																	18	1735.2	97	27.1	37.5
17’	013.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	120	0.5	16	1734.4	109	24.1	33.3	1100
	014.40.2000																	18	1735.2	97	27.1	37.5
18	013.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	120	0.5	16	1990.4	125	24.1	33.3	1250
	014.60.2240																	18	1987.2	111	27.1	37.5
18’	013.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	120	0.5	16	1990.4	125	24.1	33.3	1250
	014.40.2240																	18	1987.2	111	27.1	37.5
19	013.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	120	0.5	18	2239.2	125	27.1	37.5	1400
	014.60.2500																	20	2228	112	30.1	41.8
19’	013.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	120	0.5	18	2239.2	125	27.1	37.5	1400
	014.40.2500																	20	2228	112	30.1	41.8
20	013.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	2527.2	141	27.1	37.5	1600
	014.60.2800																	20	2528	127	30.1	41.8
20’	013.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	2527.2	141	27.1	37.5	1600
	014.40.2800																	20	2528	127	30.1	41.8
21	013.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	2828	142	37.7	52.2	2800
	014.75.3150																	22	2824.8	129	41.5	57.4
21’	013.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	3228	142	37.7	52.2	2800
	014.50.3150																	22	3220.8	129	41.5	57.4
22	013.75.3550	3376	3322	174	3686	3414	56	45	M42	84	8	3552	3547	162	12	150	0.5	20	2828	162	37.7	51.7	3500
	014.75.3550																	22	2824.8	147	41.5	57
22’	013.50.3550	3376	2922	174	3286	3014	56	45	M42	84	10	3552	3548	162	12	150	0.5	20	3228	162	37.7	51.7	3500
	014.50.3550																	22	3220.8	147	41.5	57
23	013.75.4000	4226	3772	174	4136	3864	60	45	M42	84	10	4002	3997	162	12	150	0.5	22	3660.8	167	41.5	57	4200
	014.75.4000																	25	3660	147	47.1	64.6
23’	013.50.4000	4226	3772	174	4136	3864	60	45	M42	84	10	4002	3998	162	12	150	0.5	22	3660.8	167	41.5	57	4200
	014.50.4000																	25	3660	147	47.1	64.6
24	013.75.4500	4726	4272	174	4636	4364	60	45	M42	84	10	4502	4497	162	12	150	0.5	22	4166.8	190	41.5	57	5100
	014.75.4500																	25	4160	167	47.1	64.6
24’	013.50.4500	4726	4272	174	4636	4364	60	45	M42	84	10	4502	4497	162	12	150	0.5	22	4166.8	190	41.5	57	5100
	014.50.4500																	25	4160	167	47.1	64.6

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、内齿修顶系数为0.2。
