产品详情

敞开型双蜗杆回转驱动装置主要应用在大扭矩输出但安装空间受到限制，并且在使用工况要求相对较低的情况下，如对回转结构部分防尘、防雨、防腐蚀等要求不高场合。

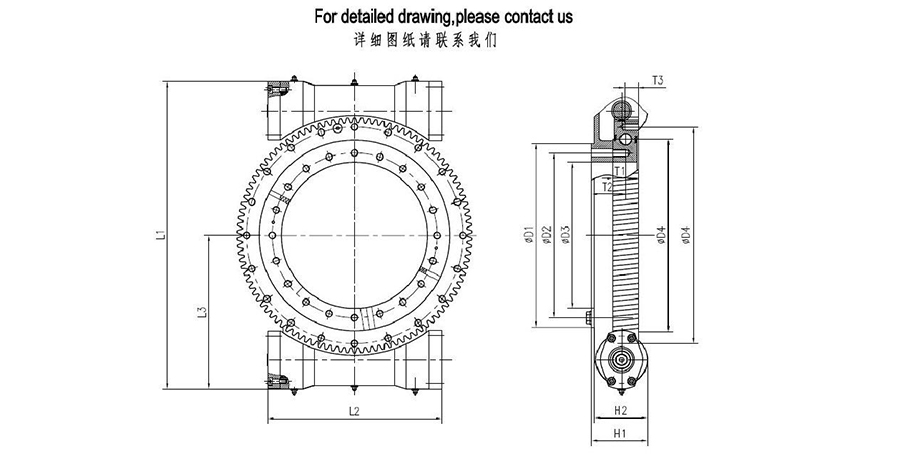

尺寸参数表
型号	外形尺寸 External Dimensions					安装尺寸 Installation Dimensions						安装孔参数Mounting holes Date
Mold	L1	L2	L3	H1	H2	D1	D2	D3	D4	D5	D6	n1	M1	T1	T2	n2	M2	T3	T4
	mm											内圈 Inner Ring				外圈Outer Ring
SE14-2	604	330	237.6	106	110	325	295	265	342.5	390	435.5	23	M16	30	69	18	M16	30	51
SE17-2	681	378	282.55	121	126	406	365.1	324	425	479.4	522	20	M16	32	79	20	M16	32	55
SE21-2	797	462	339.1	133	136.5	533	466.7	431.8	525.5	584.2	618	35	M20	40	91	36	M20	40	no
SE25-2	934	462	401.8	133	130	628	565	512	620	675	744	35	M20	40	87	36	M20	40	no

性能参数表
型号	额定输出扭矩	倾覆力矩	轴向载荷	径向载荷	保持力矩	减速比	精度等级	自锁	重量
Model	kN.m	kN.m	kN	kN	kN.m	减速比	精度等级	自锁	kg
	Rated Output Torque	Tilting Moment Torque	Axial Load	Radial Load	Holding Torque	Gear Ratio	Tracking Precision	Self-locking Gears	Weight
	Rated Output Torque	Tilting Moment Torque	Axial Load	Radial Load	Holding Torque	Gear Ratio	Tracking Precision	Self-locking Gears	Weight
SE14-2	12	67.8	555	222	48	85:01:00	≤0.200	Yes	76 kg
SE17-2	16.8	135.6	976	390	72.3	102:01:00	≤0.150	Yes	119 kg
SE21-2	20.6	203	1598	640	105.8	125:01:00	≤0.150	Yes	161 kg
SE25-2	28	271	2360	945	158.3	150:01:00	≤0.150	Yes	222 kg

您可以根据自己的需求选配不同的电机或液压马达；
